Conduit Lisse Circulaire à Bord Lisse / Bord Relevé
Description
• Le système circulaire HVAC Transfert, est utilisé principalement dans l’industrie pour le dépoussiérage, l’extraction de polluants, le transport de copeaux, etc…, tant pour les installations aérauliques neuves que rénovées. Il se compose de conduits et d’accessoires, rigides et lisses, sans bord intrusif généralement source d’accumulation de résidus à l’intérieur du réseau.
La gamme HVAC Transfer est fabriquée conformément aux normes EN et NM 1506 (dimensions) et EN et NM 12237 (résistance et étanchéité).
• CCLL : Conduit lisse à bords lisses pour montage par emboitement avec raccord femele RF.

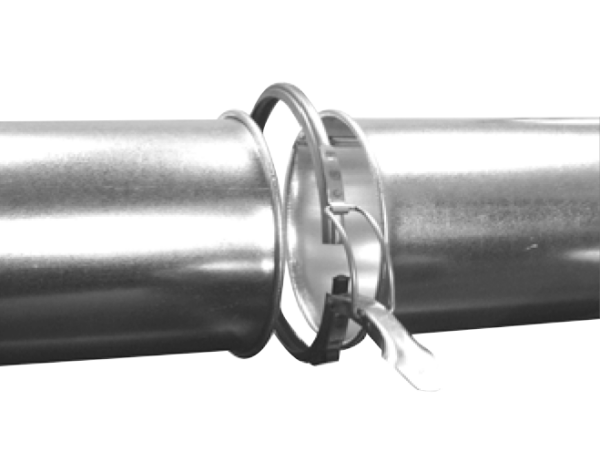

• CCLR : Conduit à bords relevés pour montage avec les colliers d’assemblage RLS ou avec des brides BPC.
Avantages
• Réseau démontable permettant l’accessibilité aux endroits nécessitant une inspection régulière pour des opérations de nettoyage = pérennité et perfor- mances du système.
• Assemblage par colliers avec joint (type RLS) garantie une étanchéité à l’air et une optimisation des auxiliaires d’extraction (gain de consommation, bruit…).
• Installation rapide et sans outil, facilitant le montage dans les endroits exigus = gain de temps.
Caractéristiques techniques
• Épaisseur des conduits et des accessoires suivant section.
• Tôle Acier galvanisé Z275, Acier Inox ASI 304, ASI 316.
• 18 tailles standards de Ø100 à Ø1500
• Autres dimensions nous consulter.
• Classement au feu : M0.
• Pression d’utilisation : -750 Pa à 2000 Pa.
• Étanchéité à l’air classe D selon EN12237.
• Assemblage des conduits et raccords en longueur de 3 mètres est réalisé par agraffage.
