Tourelle d’Extraction Centrifuge – FCH & FCV

Description

Application
• Tourelle centrifuge d’extraction destinée à la ventilation des locaux tertiaires et industriels.

Description
• Les tourelles de toiture de la série FC sont destinées à la ventilation directe ou canalisée.
• Elles sont conçues pour une installation facile, une haute efficacité et un faible niveau sonore.
• Le moteur est hors flux d’air, et permet au ventilateur d’évacuer l’air propre ou légèrement poussiéreux dans une limite de température maximale de 80 °C (CF), 60 °C (FCV).

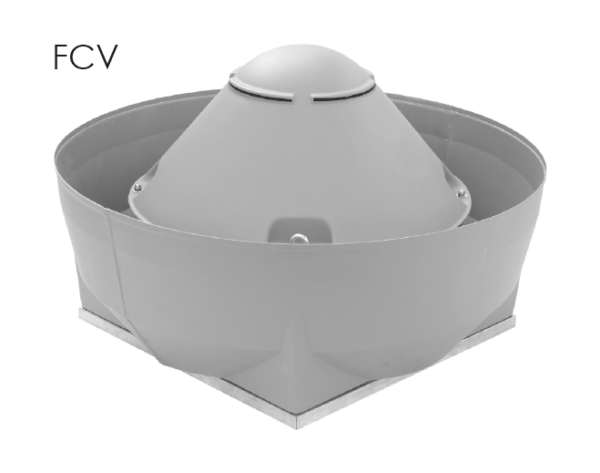

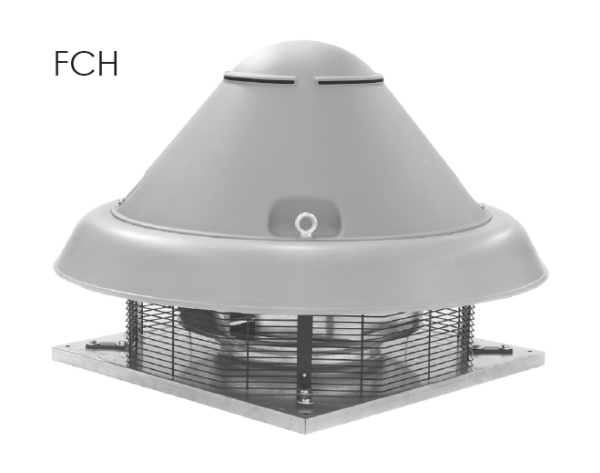

• Disponible en deux versions :débit de sortie horizontale (FCH) ou verticale (FCV).

Sur demande
• Exécution AT :version haute température, adapté pour extraire l’air jusqu’à 200 °C en service continu.
• Exécution HT :version haute température pour évacuation d’urgence des fumées en cas d’incendie.
• Couvercle en aluminium (FC uniquement).
• Disponible en version ATEX 94/9 CE pour les environnements à potentiellement explosive

Caractéristiques techniques
• Diamètre Turbine/hélice :250 à 800 mm
• Débit :0 à 17 900 m3/h.
• Pressin :0 à 750 Pa.
• Température max d’utilisation :+80°C.
• Puissance sonore :63 à 89 dB(A).
• Voir courbes de sélection page A28.

Construction
•Châssis en acier galvanisé.
•Grille de protection en fil d’acier protégée avec une peinture époxy contre les agents atmosphériques, fabriqué selon la norme ; UNI 10615 :1997.
• Pales du ventilateur en acier galvanisé incurvées vers l’arrière, permettant un rendement élevé et un faible niveau sonore, équilibrage statique et dynamique selon la norme ISO 1940.
• Couvercle supérieur en ABS, avec des fentes conçues pour le refroidissement du moteur.
• Déflecteur extérieur (FCV) en ABS.

Moteur
• FCH et FCV :moteur asynchrone triphasé ou monophasé fabriqué conformément aux normes internationalesIEC 600034, IEC 60072, EMC 2004/108/CE, LVD 2006/95/CE, marquage CE, IP 55, classe F.
• Encombrement voir page A28.

Accessoires
• Volet à gravité (TS). • Silencieux (GR). • Châssis à sceller (CB). • Support pour toiture ondulée (BA).
• Grille bouche d’aspiration (RA). • Interrupteur M/A. • Base d’appui/ Réduction avec silencieux (PB).
