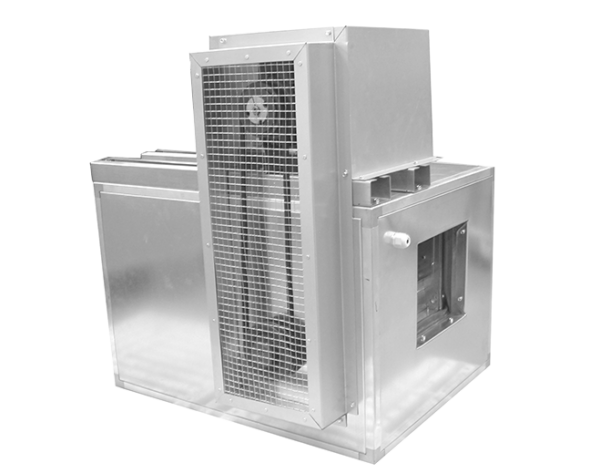

Caisson d’Extraction Moteur Hors flux d’Air – CVHF
Description
Application
• Caissons de désenfumage conçu pour l’extraction d’air vicié des locaux industriels, des cuisines professionnelles, parking…
• Caisson d’extraction à moteur hors flux d’air.
• Installation extérieur ou intérieur des bâtiments.
Gamme
• Déclinée en 10 modèles, la gamme CVHF couvre des débits de 1000 m3 à 43000 m3/h.
• Courbes de sélection voir page A14.
Installation
• Peut être installé à l’intérieur ou à l’extérieur.
• Accès aisé à tous les éléments internes.
Construction
• Caisson en tôle d’acier galvanisé de forte épaisseur.
• Panneaux latéraux rapidement démontables pour faciliter l’accès au ventilateur.
• Porte d’accès verrouillable.
• Modèle CVHF 07 à 18 :structure en profilés et angles en aluminium.
• Modèle CVHF 20 à 30 :structure en profilés acier et angles en aluminium.
• Transmission en standard montée à droite (quand on se place face à bouche de soufflage), peut être montée à gauche à la demande.
• Ensemble moto-ventilateur monté sur chariot équipé de anti-vibratiles.
• Passe câble.
Ventilateur
• Ventilateur centrifuge basse pression, doubles ouïes avec turbine à aubes inclinées vers l’avant.
Moteur transmission
• Moteur 1500Tr/min, triphasé, IP55, classe F, 230/400V – 50Hz.
• Transmission par poulie et courroie trapézoïdale.
• Capotage pour protection moteur.
